价 格
订货量
￥2.2万
1 - 19
￥2万
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥20
| 产品特性：阻感容 | 是否进口：否 | 产地：河北石家庄 |
| 加工定制：是 | 类型：可变电阻箱 | 品牌：KX |
| 型号：AC380-1000KVA-RLC | 测量范围：0.001-1500KVAΩ | 准确度等级：0.5级 |
| 外形尺寸：定制mm | 适用范围：新能源电站、检测单位 | 规格：交流负载柜 |

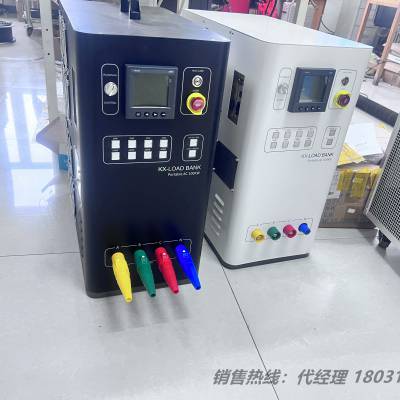

ACT400V-100kW Portable Load Bank 便携式负载箱
1 系统概述
1.1 引言
（1）根据用户使用现场的特殊要求，本技术方案提出了ACT415V-100kW智能交流负载柜（以下简称系统）及其配件的功能、性能、使用方法、结构、安装和试验等方面的技术标准，为用户提供一种高效、可靠的选择，以满足对被测设备进行负荷实验、电气参数检测的需要。
（2）系统由测控和负载两大部分构成，主要包括干式交流负载柜、数据采集系统、自动加减载控制系统、散热装置、辅助控制及PC机软件等部分。
（3）本系统是凯翔科技自主研发的电能负荷测试设备，将干式负载模块与自动化测控模块***结合，可以***检测被测设备输出功率、带载能力和各类电气参数。系统可与电脑配合使用，实现智能化操控，自动按预设功率和时间等参数完成对被测设备的检测，并生成表格、曲线图，并支持打印，全面脱离繁琐的手工操作，为被测设备提供科学、高效的检测手段。
（4）本技术方案中所有示意图仅供参考，最终请以实物为准。
（5）在后续章节中，将对系统的各组成部分进行介绍，协助用户了解系统的原理、功能和特点。本技术方案中如有其他未尽事宜，可由双方协商决定。
1.2 系统构成
1.3 供货清单
以下表格说明了系统交付用户使用时应包含的配件。
设备组件 | 数量 | 备注 |
ACT415V-100kW智能交流负载柜 | 1台 | |
工作电源线 | 1套 | 米/套 |
RS485数据传输线 | 1套 | 米/套 |
RS485/RS232/USB转换器 | 1套 | |
随机文件 | 数量 | 备注 |
使用维护说明书 | 1本 | |
数据管理软件U盘 | 1套 | |
合格证 | 1份 | |
保修卡 | 1份 | |
装箱单 | 1份 | |
验收单 | 1份 | |
检验报告 | 1份 |
2 功能与参数
2.1 技术参数
系统参数 | |
额定电压/频率 | 交流三相四线，AC415V/50Hz，兼容60Hz |
负载功率 | 阻性负载：100kW。 |
负载分档 （AC415V） | 阻性负载：分8档， 分别为：1、2、2、5、10、20、20、40kW。 说明： 当输入电压低于额定电压时，负载柜档位功率根据欧姆定律变化。 |
功率因数 | 1 |
负载精度（整机） | ±3% |
三相不平衡度 | ≤3% |
显示精度 | 显示精度0.5级。 |
控制电源 | 可外接，可内接，内接时接入A相，功率计入总功率显示。 控制电源输入范围：交流单相AC110V~240V，50/60Hz/约1kW。 |
接线方式 | 负载电源输入——接线排（星型接法）； 控制电源输入——三芯电源插座。 |
通讯接口 | RS485 |
绝缘等级 | F级 |
工作方式 | 连续工作 |
冷却方式 | 强制风冷，侧进风，侧出风。 |
运输或移动 | 把手 |
机箱颜色 | 氧化白； |
机箱尺寸 | 约540mm×292mm×582mm（长×宽×高）； |
重量 | 约35kg； |
工作环境参数 | |
工作场所 | 室内； |
工作温度 | -20℃～+50℃； |
相对湿度 | ≤95%； |
海拔高度 | ≤2500米； |
大气压力 | 86～106kPa； |
通风距离 | 要求进风口1～2米无障碍物， 出风口高温，障碍物3米以上。 |
安全工作距离 | 负载柜1米外应有隔离栏， 负载柜工作时3-5米内应无闲杂人员。 |
主要元器件品牌 | |
接触器 | 施耐德 |
PLC控制模块 | 西门子 |
合金电阻模块 | 凯翔（自主设计） |
数据管理软件 | 凯翔（自主研发） |
ACT400V-100kW Portable Load Bank 便携式负载箱 |
